标准齿轮

标准齿轮

标准齿轮

顾名思义,标准齿轮就是按照一定标准而规格化的规格齿轮。

当你正在操作的机器的齿轮部位突然出现故障时,如果齿轮供应商可以及时提供相同形状的齿轮,操作者就可以立即更换,从而恢复机器的正常工作。另外,当设计师在设计机器时,可以参考标准齿轮的规格式样进行选型。这样不仅可以选择到符合自己设计要求的齿轮,更重要的是可以省去重新设计齿轮的繁琐程序。并且,与重新设计,按照定制制作相比,选择标准齿轮更能有效地降低在研发阶段的成本。

为了方便用户,KHK的标准齿轮类型众多,包括直齿轮,锥齿轮,螺旋齿轮,蜗轮齿轮与齿条等。还对应各种不同的需求,比如按照客户对轮齿的齿距,尺寸,金属材质,塑料材质,精度等级(ISO, JIS, DIN, AGMA等)以及轮齿是否研磨,是否热处理等要求对标准齿轮进行追加工或者定制生产。

KHK标准齿轮的绝大部分产品都是公制齿轮。公制齿轮是指齿轮的轮齿齿距是以模数为单位计算的齿轮。

想快速简单选择合适齿轮?请点击这里

齿轮选择画面 齿轮3DCAD 纸的齿轮图纸 DXF的齿轮图纸 PDF的齿轮样本

直齿轮

直齿轮

模数 : 0.5-10
硬化 / 非硬化
研磨 / 非研磨

直齿轮(正齿轮),通过不同齿数和模数的组合,可以改变齿轮的大小,强度等。另外,齿轮精度主要受有无齿面研磨等因素影响,齿轮的硬度则受材料变化,热处理和轴的有无等因素影响。

直齿轮简单选择页面

斜齿轮

斜齿齿轮

模数 : 1-3
硬化 / 非硬化
研磨 / 非研磨

斜齿轮的构成要素主要有螺旋角,螺旋方向以及齿轮基准面等。与直齿轮一样,在齿轮大小,精度和硬度上分别随着齿数,模数,有无研磨,材料以及热处理的变化而变化。

斜齿轮简单选择页面

内齿轮

内齿轮

模数 : 0.5-3
非硬化
非研磨

内齿轮的齿在内圆上,通常被用在行星齿轮机构。作为齿圈,它与行星小齿轮啮合。内齿轮与行星齿轮的齿数无法满足一定条件的话,经常会产生渐开曲线干涉,次摆线干涉和剪切干涉等问题。

内齿轮简单选择页面

齿条

齿条

模数 : 0.5-10
硬化 / 非硬化
研磨 / 非研磨

齿条是一种齿分布在条状物体上的齿轮。它与小齿轮啮合,将转动转变为移动。齿条可以被看作为分度圆半径无穷大的圆柱齿轮。因此,它经常被用在机床和自动操作系统。斜齿条是指齿线倾斜的齿条。

齿条简单选择页面

CP齿轮齿条

CP齿条&小齿轮

齿距(mm) : 2.5-20
硬化 / 非硬化
研磨 / 非研磨

CP齿条和齿轮是指齿距的表示单位不是模数(m)而是CP的一种齿条和齿轮。

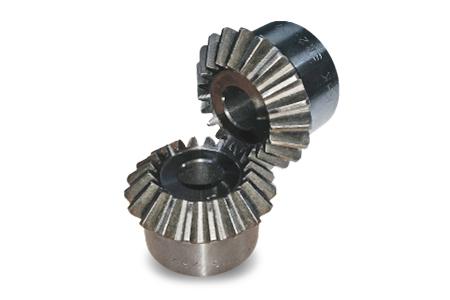

等径锥齿轮

等径锥齿轮

模数 : 0.5-10
硬化 / 非硬化
研磨 / 非研磨

等径锥齿轮是一种锥齿轮。在配对使用时,通常要求两个锥齿轮齿数相同,两齿轮的轴夹角为90度。与一般的锥齿轮相同,有斜齿和直齿两种。另外,也有一种斜交等径锥齿轮,它们的轴夹角通常不是90度。

等径锥齿轮简单选择页面

锥齿轮

锥齿轮

模数 : 0.5-8
硬化 / 非硬化
研磨 / 非研磨

锥齿轮(伞齿轮)是一种形状类似圆锥形的齿轮。一般用来传递两个相交轴之间的运动和动力,分为弧齿锥齿轮和直齿锥齿轮两种。

锥齿轮简单选择页面
高传动比准双曲面锥齿轮

交错轴斜齿轮

交错轴斜齿轮

模数 : 1-4
非硬化
非研磨

交错轴斜齿轮是一种斜齿轮(圆筒形),两个齿轮中心轴既不相交也不平行。由于交错轴斜齿轮通过啮合齿面的滑动来传递动力,因而不适合高负荷使用且需要足够的润滑。

交错轴斜齿轮简单选择页面

蜗轮蜗杆

蜗杆蜗轮

模数 : 0.5-6
硬化 / 非硬化
研磨 / 非研磨

蜗轮蜗杆经常被用在小型机构中来实现高减速比和高扭矩。在蜗轮蜗杆副中,齿数较少且齿呈螺旋状的叫做蜗杆,圆筒形状且齿数较多的叫做蜗轮。

蜗轮蜗杆简单选择页面
