齿条

KHK高精度齿条 - 实现从旋转运动到直线运动的转换

image of rack and pinion

有着直线型的齿形,圆柱齿轮的直径无限大的条状或者棒状的齿轮叫做齿条。日本JIS规格中对齿条的定义为一个表面有着连续且间隔相等的形状相同的齿的条状或者棒状的物体。与齿条啮合直齿轮(直齿轮)叫做小齿轮。两者通过啮合可以使旋转运动转换为直线运动,或者把直线运动转换为旋转运动。另外,从齿轮轴的配置来看,齿条与直齿轮和内齿轮相同,可以划分为平行轴一类。(动力传达效率为98.0-99.5%)

齿条有直齿齿条,制作相对简单。也有斜齿线,强度和静谧性高,适合高速运转的斜齿齿条。另外,斜齿条和同螺旋角度的斜齿轮(螺旋方向相反)配合使用,但是由于是斜齿线,也会发生轴向力。

使用齿条的装置主要有搬运装置,产业机械,印刷机器,机器人,汽车的转向装置等。但是,齿条也经常拿来与同样可以做直线运动传达的滚珠丝杠做比较。
与其相比,齿条主要有以下优点。

另一方面,齿条也有容易产生齿间隙等缺点。滚珠丝杠有动力传达效率非常高(90%以上),通过增加压力达到零侧隙等优点。但也有其缺点,比如当长度较长时,螺纹部分就容易变形,所以在实际中,制作2米以上的滚珠丝杠非常困难。

齿条精度受齿距偏差,齿面研磨与否,有无热处理等因素影响。另外,齿条的弯曲量,全长的尺寸公差等也是影响齿条精度的重要因素。JIS标准中并没有对齿条精度等级作出规定,因此,小原齿轮工业按照本公司特有的齿条精度等级进行管理。

KHK标准齿轮中齿条所用的材料为机械结构专用碳素钢(S45C),SCM440(中碳素合金钢),以及SCM415(低碳素合金钢),不锈钢中的SUS303和SUS304,非铁金属的C3604(快削铜),工程塑料的MC901和MC602ST等材料。 另外,根据客户需求,可以根据材料不同施加不同的热处理(调质,高频淬火,渗碳淬火,激光淬火等)。 KHK齿条的形状也是多种多样,除了一般的条状外,还可以提供断面为圆形的圆形齿条,可以自由弯曲的柔性齿条。

相关链接 :
点击这里查看各国材料及精度等级对照表

请在此输入产品型号查看齿条图纸

注意:在使用CAD图纸时,请注意CAD图纸的齿形与实际产品的齿形有差异;倒角,切割槽等的尺寸、形状有可能与产品实物有差异。

齿条技术指南

当您需要选用KHK齿条时,可以通过这个技术资料,查看有关KHK齿条的特点、建议以及注意事项等所有信息。

MRGF / MRGFD 渗碳淬火磨齿齿条

MRGF / MRGFD

淬火磨齿齿条

模数 : 1.5 – 3
全长 : 500 mm
材料 : SCM415
热处理 : 轮齿渗碳淬火
齿面加工 : 磨削
齿轮精度 : KHK R001 1(详细内容请参考PDF文件)

经过渗碳淬火、齿面磨削的齿条,精度、强度、耐磨性优良。齿部以外可以进行追加工。

推荐配对齿轮 :
MSGA, MSGB

KRGF-H / KRGFD-H 淬火磨齿齿条

KRGF-H / KRGFD-H

淬火磨齿齿条

模数 : 1.5 – 3
全长 : 500,1000 mm
材料 : SCM440
热处理 : 调质·齿面高频淬火
齿面加工 : 磨削
齿轮精度 : KHK R001 1(详细内容请参考PDF文件)

经过调质、齿面淬火磨削的齿条,精度、强度、耐磨性优良。齿部以外可以进行追加工。

推荐配对齿轮 :
KSG

KRG / KRGF 调质磨齿齿条

KRG / KRGF / KRGFD

调质磨齿齿条

模数 : 1 – 3
全长 : 100,500,1000 mm
材料 : SCM440
热处理 : 调质
齿面加工 : 磨削
齿轮精度 : KHK R001 1(详细内容请参考PDF文件)

经过调质、齿面磨削的齿条,精度、强度优良。

推荐配对齿轮 :
SSG

SRG / SRGF / SRGFD / SRGFK淬火磨齿齿条

SRG / SRGF / SRGFD / SRGFK

淬火磨齿齿条

模数 : 0.5 – 6
全长 : 100,300,500,1000 mm
材料 : S45C
热处理 : 齿面高频淬火 注2
齿面加工 : 磨削
齿轮精度 : KHK R001 3(详细内容请参考PDF文件)

经过齿面淬火磨削的齿条,兼顾精度、耐磨性和成本的产品。齿部以外可以进行追加工。

推荐配对齿轮 :
SSG, SSGS

KRF-H / KRFD-H 淬火齿条

KRF-H / KRFD-H

淬火齿条

模数 : 1.5 – 5
全长 : 1000 mm
材料 : SCM440
热处理 : 调质·齿面高频淬火
齿面加工 : 切削
齿轮精度 : KHK R001 5

经过调质、齿面淬火的齿条,强度、耐磨性优良。齿部以外可以进行追加工。

推荐配对齿轮 :
KS-H

SRF-H / SRFD-H 淬火齿条

SRF-H / SRFD-H

淬火齿条

模数 : 1.5 – 6
全长 : 1000 mm
材料 : S45C
热处理 : 齿面高频淬火
齿面加工 : 切削
齿轮精度 : KHK R001 5

经过齿面淬火的齿条,耐磨性优良。齿部以外可以进行追加工。

推荐配对齿轮 :
SSG, SSGS, SS/SSS/SSA (齿面高频淬火)

SRF-HL / SRFD-HL 淬火齿条

SRF-HL / SRFD-HL

激光淬火齿条

模数 : 1.5 – 6
全长 : 1000,1500,2000 mm
材料 : S45C
热处理 : 齿面激光淬火
齿面加工 : 切削
齿轮精度 : KHK R001 4(详细内容请参考PDF文件)

经过齿面激光淬火的齿条,兼顾耐磨性和成本的产品。齿部以外可以进行追加工。

推荐配对齿轮 :
SSG, SSGS, SS/SSS/SSA (齿面高频淬火)

KRF KRFD 调质齿条

KRF / KRFD

调质齿条

模数 : 1.5 – 5
全长 : 500,1000 mm
材料 : SCM440
热处理 : 调质
齿面加工 : 切削
齿轮精度 : KHK R001 4(详细内容请参考PDF文件)

经过调质的齿条,强度优良。

推荐配对齿轮 :
KS

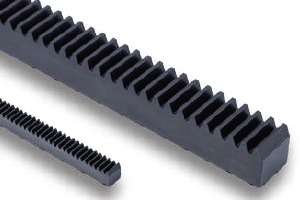

SRAF / SRAFD / SRAFK 两端面加工齿条

SRAF / SRAFD / SRAFK

方形齿条

模数 : 1.5 – 4
全长 : 1000,2000 mm
材料 : S45C
热处理 : –
齿面加工 : 切削
齿轮精度 : KHK R001 4(详细内容请参考PDF文件)

与现有SRF系列齿条相比,高度小、价格低。

推荐配对齿轮 :
SS, SSS, SSA

SR 齿条

SR

齿条

模数 : 0.5 – 10
全长 : 100 – 500 mm
材料 : S45C
热处理 : –
齿面加工 : 切削
齿轮精度 : KHK R001 4

价格低,产品阵容丰富,使用方便。

推荐配对齿轮 :
SS, SSS, SSA

SRF 两端面加工齿条

SRF

两端面加工齿条

模数 : 0.5 – 10
全长 : 300 – 2000 mm
材料 : S45C
热处理 : –
齿面加工 : 切削
齿轮精度 : KHK R001 4

价格低,产品阵容丰富,使用方便。

推荐配对齿轮 :
SS, SSS, SSA

SRFD / SRFK 带装配孔齿条

SRFD / SRFK

带装配孔齿条

模数 : 0.5 – 6
全长 : 300 – 2000 mm
材料 : S45C
热处理 : –
齿面加工 : 切削
齿轮精度 : KHK R001 4(详细内容请参考PDF文件)

价格低,产品阵容丰富,使用方便。

推荐配对齿轮 :
SS, SSS, SSA

SUR / SURF / SURFD 不锈钢齿条

SUR / SURF / SURFD

不锈钢齿条

模数 : 1 – 4
全长 : 500, 1000 mm
材料 : SUS304
热处理 : 固溶热处理
齿面加工 : 切削
齿轮精度 : KHK R001 5

不锈钢材质的高防锈性齿条。

推荐配对齿轮 :
SUS, SUSA

DRF 塑料齿条

DRF / DRFD / DRFK

塑料齿条

模数 : 1 – 3
全长 : 500, 1000 mm
材料 : 聚缩醛
热处理 : -
齿面加工 : 切削
齿轮精度 : KHK R001 5(详细内容请参考PDF文件)

聚缩醛材质的齿条,与尼龙相比,全长的延伸性小,适合连接使用。

推荐配对齿轮 :
NSU, PU, PS, PSA

PR / PRF 塑料齿条

PR / PRF

塑料齿条

模数 : 1 – 3
全长 : 500, 1000 mm
材料 : MC901
热处理 : -
齿面加工 : 切削
齿轮精度 : KHK R001 5(详细内容请参考PDF文件)

尼龙材质的齿条,可在无润滑状态下使用。

推荐配对齿轮 :
NSU, PU, PS, PSA

BSR 齿条

BSR

齿条

模数 : 0.5 - 1
全长 : 300 mm
材料 : 快削黄铜(C3604)
热处理 : -
齿面加工 : 切削
齿轮精度 : KHK R001 4

黄铜制齿条,加工性能优良。

推荐配对齿轮 :
BSS

SRO / SROS 圆形齿条

SRO / SROS

圆形齿条

模数 : 1 - 5
全长 : 500, 1000 mm
材料 : S45C
热处理 : -
齿面加工 : 切削
齿轮精度 : KHK R001 4

圆形齿条,齿条移动时使用非常方便。

推荐配对齿轮 :
SS, SSS, SSA

SURO 不锈钢圆形齿条

SURO

不锈钢圆形齿条

模数 : 1 – 3
全长 : 500, 1000 mm
材料 : SUS303
热处理 : -
齿面加工 : 切削
齿轮精度 : KHK R001 5

不锈钢制圆形齿条。齿条移动时使用非常方便。

推荐配对齿轮 :
SUS, SUSA

DR注塑成型柔性齿条

DR

注塑成型柔性齿条

模数 : 0.8 – 2
全长 : 2000 mm
材料 : DURACON (R)(M25-44)
注4
热处理 : -
齿面加工 : 注塑成型
齿轮精度 : KHK R001 8

可弯曲使用的薄型塑料齿条。

推荐配对齿轮 :
SSDR

SSDR DR专用小齿轮

SSDR

DR专用小齿轮

模数 : 0.8 – 2
齿数 : 15 – 35
材料 : S45C
热处理 : -
齿面加工 : 切削
齿轮精度 : JIS N8(详细内容请参考PDF文件)

推荐配对齿条 :
DR

ARL 齿条导轨

ARL

齿条导轨

推荐配对齿条 :
DR

SRS 装配用L型夹具

SRS

装配用L型夹具

推荐配对齿条 :
DR

KRHG / KRHGF / KRHGFD 磨齿斜齿齿条

KRHG / KRHGF / KRHGFD

磨齿斜齿齿条

模数 : 1 – 3
全长 : 100, 500, 1000 mm
材料 : SCM440
热处理 : 调质
齿面加工 : 磨削
齿轮精度 : KHK R001 1(详细内容请参考PDF文件)

经过调质、齿面磨削的斜齿齿条,精度优良,与KRGF相比,强度、静音效果优良。

推荐配对齿轮 :
KHG

SRH / SRHF / SRHFD 斜齿齿条

SRH / SRHF / SRHFD

斜齿齿条

模数 : 2 – 3
全长 : 100, 500, 1000 mm
材料 : S45C
热处理 : –
齿面加工 : 切削
齿轮精度 : KHK R001 5

为斜齿齿条,因此与SRF相比,强度、静音效果优良。

推荐配对齿轮 :
SH

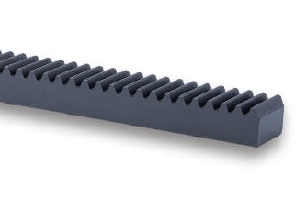

SRHEF EU规格 斜齿齿条

SRHEF

斜齿齿条

模数 : 1.5 – 6
全长 : 1000mm
材料 : S45C
热处理 : –
齿面加工 : 切削
齿轮精度 : KHK R001 4

为斜齿齿条,因此与SRF相比,强度、静音效果优良。可像CP齿条一样使用。

推荐配对齿轮 :
SHE

SHE 斜齿齿轮

SHE

斜齿齿轮

模数 : 1.5 – 6
齿数 : 18 – 30
材料 : S45C
热处理 : -
齿面加工 : 切削
齿轮精度 : JIS N8

SRHEF的小齿轮,为螺旋型,因此与SS相比,强度、静音效果优良。

推荐配对齿条 :
SRHEF

ZST 淬火磨齿斜齿条

ZST / ZSTD

淬火磨齿斜齿条

模数 : 2 – 6
全长 : 1000, 2000 mm
材料 : DIN C45 (相当于JIS S45C)
热处理 : 齿面高频淬火
齿面加工 : 磨削
齿轮精度 : 相当于KHK R001 2(详细内容请参考PDF文件)

经过齿面淬火磨削的斜齿齿条,精度、耐磨性、静音效果优良。可像CP齿条一样使用。齿部以外可以进行追加工。

推荐配对齿轮 :
ZSTP

ZSTP 磨齿斜齿轮

ZSTP

磨齿斜齿轮

模数 : 2 – 6
齿数 : 18 – 30
材料 : SCM440
热处理 : 调质·齿面高频淬火
齿面加工 : 磨削
齿轮精度 : JIS N6(详细内容请参考PDF文件)

ZST的小齿轮,精度优良,为螺旋型,因此强度、耐磨性、静音效果优良。齿部以外可以进行追加工。

推荐配对齿条 :
ZST / ZSTD

ZST-GL 组装专用齿规

ZST-GL

组装专用齿规

模数 : 1.5 – 6
有效齿数 : 3 - 9
材料 : S45C
齿轮精度 : KHK R001 2

本产品是 ZST、ZSTD、SRHEF 斜齿齿条的组装专用齿规。

推荐配对齿条 :
ZST / ZSTD / SRHEF

[注1]
上表的产品型号中的(F)表示齿条的两个端面经过加工,可连接使用。(D)表示齿条加工了装配孔,可立即组装后使用。
[注2]
模数1以下为调质处理产品。齿面未经高频淬火处理。
[注3]
齿条的精度等级由本社独自制定。详细内容请参考选用注意事项中的“齿条精度”。
[注4]
"DURACON(R)"为POLYPLASTICS株式会社在日本和其他国家的注册商标。
