- 圆柱型同轴磁力联轴器
洁净、静音、安全的运动 — 由非接触技术驱动
全系列磁力产品目录（PDF）
圆柱型同轴磁力联轴器产品目录（PDF）

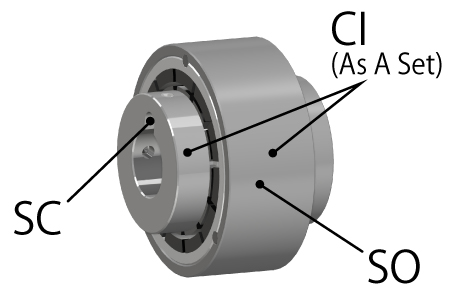

采用钕铁硼永磁体的圆柱型同轴磁力联轴器，专为防止轴向推力（Thrust）的产生而设计，可在传递扭矩的同时吸收轴向振动。
磁体 : 钕磁铁 + 电解Ni镀层
轭铁 : SC材料 + 无电解Ni镀层
按订单生产品

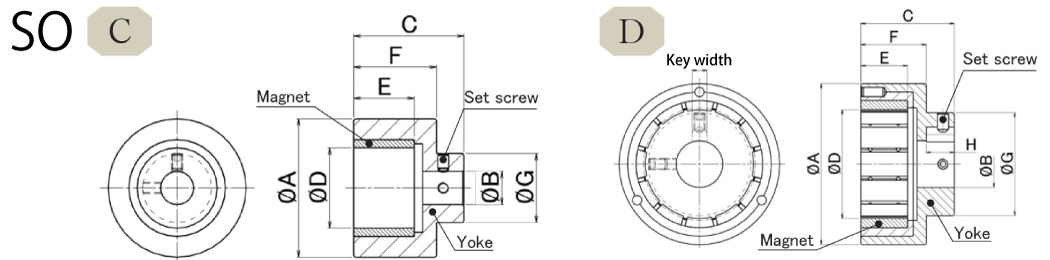

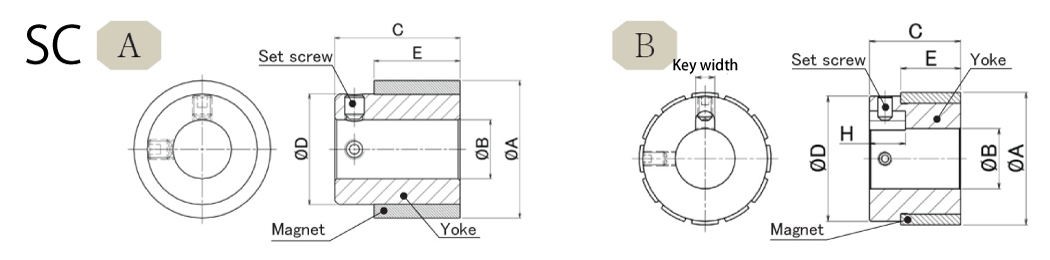

| 型号（成套） | 型号（单品） | 参考图 | 尺寸 | 螺孔尺寸 | 最大传递扭矩（N·m）与气隙 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | F | G | H | 键槽宽度 (尺寸) |
键槽宽度 (公差) |
1.5 mm | ||||
| DJ2635-18 | TD26-18 | A | 26 | 12 | +0.027 0 |
25 | 20.2 | 14 | - | - | - | - | - | M4 | 1.707 |
| TP35-18 | C | 50 | 12 | 40 | 29.1 | 22 | 30 | 25 | - | - | - | ||||
| DJ4355-12 | TD43-12 | B | 43 | 20 | +0.033 0 |
38 | 41 | 25 | - | - | 12 | 6 | +0.1 0 |
M5 | 14.008 |
| TP55-12 | D | 73 | 20 | 50 | 46 | 25 | 35 | 45 | 12 | 6 | |||||
| DJ5568-12 | TD55-12 | B | 55 | 25 | 38 | 52 | 25 | - | - | 15 | 8 | +0.2 0 |
M6 | 23.333 | |
| TP68-12 | D | 86 | 25 | 50 | 58 | 25 | 35 | 55 | 15 | 8 | |||||
上述产品数据为常温环境下的数值。
