什么是磁力齿轮？
磁力齿轮（非接触齿轮）是一种无齿动力传动部件，利用钕磁铁等永久磁铁产生的磁力，在两根轴之间无需物理接触即可传递转速与扭矩。由于动力是在无接触状态下传递的，因此磁力齿轮相比传统机械式齿轮具有独特优势。
请在下方的“磁力齿轮的原理”部分了解更多信息

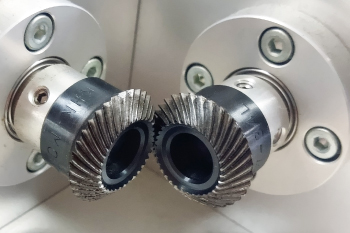

左：传统螺旋锥齿轮

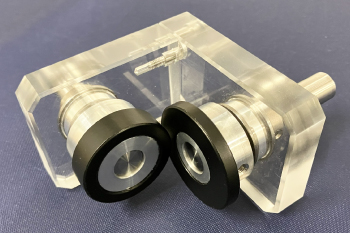

中：磁力锥齿轮

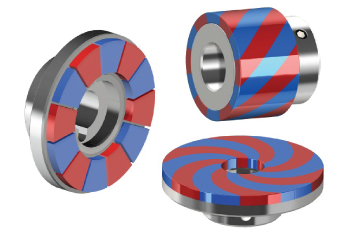

右：磁极配置
磁力齿轮产品系列
在正常扭矩条件下，该产品作为标准联轴器发挥作用。当扭矩超过允许范围时，会开始滑移，起到扭矩限制器的功能。由于采用特殊设计的磁力材料，滑移过程平稳连续，不会出现传统机构常见的顿挫现象。
磁力齿轮与磁力联轴器的主要特征
不会因齿面磨损而产生颗粒物 :
在传统齿轮中，由于齿面之间的直接接触，在某些情况下可能会产生微小的磨损颗粒。特别是在润滑条件不足时，产生磨损颗粒的可能性会进一步增加，颗粒产生量也会随之增多。在半导体制造设备等对洁净度要求极高的应用中，这些颗粒所造成的污染可能会对设备性能和产品质量带来不利影响。 相比之下，磁力齿轮通过非接触方式传递动力，齿面之间不会发生接触，因此能够从根本上消除因齿面磨损而产生颗粒的问题。因此，磁力齿轮特别适用于洁净室以及其他对污染极为敏感的应用场景。
无需润滑运行 :
传统齿轮通过齿面之间的直接接触来传递动力，因此在许多应用中都需要润滑。用户不仅需要选择合适的润滑方式和润滑剂，还需要管理润滑不足、定期更换润滑油等问题，从而增加维护工作量和运行成本。 在洁净室和真空环境中，还必须考虑润滑油飞溅、挥发、油雾产生、润滑脂放气（Outgassing）以及颗粒附着等额外问题。 相比之下，磁力齿轮通过磁力实现非接触式动力传递，无需对齿面进行润滑。这有助于减少维护需求、降低设备停机时间，并支持更加洁净的运行环境。
隔层传动可实现无密封结构 :

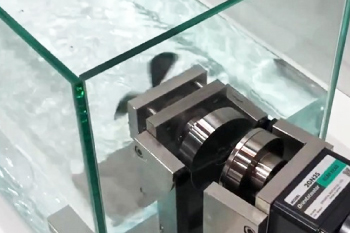

磁力齿轮在主动转子与从动转子之间无需物理接触即可传递扭矩。因此，动力可以穿过树脂、不锈钢等非磁性隔层进行传递，无需传统的轴贯穿结构或密封机构。 这一特性使其能够实现无轴封（Seal-less）结构。例如，在食品加工设备中，位于密封腔体外部的电机可以通过非接触方式驱动内部的搅拌部件，从而有助于降低污染风险并提高设备的清洁性。 此外，动力还可以传递至充满液体的容器内部，而无需在容器上开设贯穿孔，从而降低泄漏风险并简化整体系统结构。 需要注意的是，可传递扭矩会受到磁体间隙、隔层材料以及隔层厚度等因素的影响，因此在设计过程中应充分考虑这些条件。
非接触动力传输，实现低噪音与低振动 :
在机械设计中，降低传动系统的振动和噪音是直接关系到产品性能和附加价值的重要课题。传统齿轮通过齿面之间的机械啮合来传递动力，因此可能会受到啮合冲击、加工精度、装配误差以及润滑状态等因素的影响，从而产生振动和噪音。 相比之下，磁力齿轮通过磁场相互作用实现非接触式动力传递，齿面之间无需接触。因此，它能够抑制由齿面碰撞和摩擦引起的振动与噪音，与传统机械齿轮相比，有望实现更加安静、平稳的运行。 这一特性使其成为对低噪音、低振动以及稳定运行有较高要求的应用场景中的一种有效选择。
对偏角与偏心具有高容许度，装配更加容易 :
传统机械齿轮通过齿面的直接接触来传递动力，因此对装配精度要求较高。必须严格控制中心距、齿侧间隙（Backlash）以及齿面接触状态，否则可能导致异常磨损、齿面损伤、噪音增大以及振动加剧等问题。 相比之下，磁力齿轮通过非接触方式传递扭矩，能够容许一定程度的中心距偏差、角度偏差以及位置偏移，从而使装配与维护工作更加容易。 但需要注意的是，当磁极之间的空气间隙（Air Gap）过大时，可传递扭矩会下降，并可能发生失步（Slip）现象，即输入侧与输出侧无法保持同步运转。
过载时的磁力打滑有助于提升安全性 :
持久稳定的磁力性能 :
磁力齿轮的工作原理
磁力齿轮不同于传统机械齿轮，其齿部之间无需物理接触，而是利用钕磁铁等永磁体产生的磁力来传递动力。以下内容将结合有助于理解磁力齿轮的关键专业术语，对其基本工作原理进行介绍。
1. 扭矩传递原理
为便于说明，以下采用简化模型介绍磁力齿轮的工作原理。
磁力齿轮由一对转子组成，其圆周方向交替排列着N极（北极）和S极（南极）磁极。这些磁极隔着气隙（Air Gap）相互作用，异极之间产生吸引力，同极之间产生排斥力。当输入侧转子旋转时，这些磁力将扭矩传递至输出侧转子，使两侧转子无需任何物理接触即可实现同步旋转。
2. 速比与扭矩的关系
与传统机械齿轮相同，磁力齿轮同样遵循速比与扭矩之间的基本关系。
速比由各转子上的磁极数量之比决定，输出扭矩也会随之发生变化。
扭矩增加与减速
当动力从磁极数较少的转子传递到磁极数较多的转子时，转速降低，而输出扭矩增加。扭矩减小与增速
当动力从磁极数较多的转子传递到磁极数较少的转子时，转速提高，而输出扭矩减小。
因此，与传统机械齿轮一样，转速与扭矩通常呈反比关系。也就是说，转速降低时，扭矩增加；转速提高时，扭矩减小。
但在实际系统中，由于机械损失、磁损等因素的影响，实际扭矩的变化量可能与理论值并不完全一致。
3. 气隙（Air Gap）
在磁力齿轮中，可传递扭矩取决于气隙（两个转子之间的距离）的大小。随着气隙增大，气隙中的磁通密度会降低，从而削弱转子之间的磁相互作用（吸引力和排斥力）。因此，可传递扭矩也会随之降低。
因此，在使用磁力齿轮时，需要综合考虑安装空间、所需传递扭矩等因素，并确保适当的气隙。
4. 滞后运动（Lost Motion）
什么是滞后运动?
在磁力齿轮中，滞后运动是指输入侧与输出侧之间产生的相位差（旋转位置的偏移）。 当磁力齿轮传递扭矩时，输入侧与输出侧之间会根据所承受的负载扭矩产生相位差。 这种相位差会产生一种磁性恢复力（试图使相位差恢复到原来状态的力），并依靠该恢复力来传递扭矩。
相位差为0°时的状态
请参见图1。
为了便于说明，这里采用简化的8极模型进行解释。
在静止状态（扭矩为0）时，图中红圈所示输入侧的S极与输出侧的N极正好相对，因此相位差为0°。
乍看之下，人们可能会认为相位差为0°时磁极结合最强，因此能够传递最大的扭矩。然而，实际情况并非如此。
如前所述，磁力齿轮是在负载扭矩作用下，输入侧与输出侧之间产生相位差，并通过该相位差所产生的磁性恢复力来传递扭矩。
换句话说，当相位差为0°时，不会产生磁性恢复力，因此也不会产生扭矩。
相位差与传递扭矩的关系
请参见图2。
为了便于说明，这里对磁极形状及磁通分布进行了适当简化。
在该8极模型中，每一极对应的角度为45°（360°÷8）。
随着负载扭矩逐渐增大，相位差由0°逐渐增加时，输入侧磁极（红圈所示S极）会逐渐远离原本相吸的输出侧异极（N极），并逐渐靠近相邻的同极（S极）。
因此，异极之间的吸引力与同极之间的排斥力会同时作用，并共同形成一个试图减小相位差的旋转方向扭矩（即磁性恢复力）。
在本简化的8极模型中，当相位差达到一个磁极间距（45°）的一半，即约22.5°时，沿旋转方向起作用的吸引力与排斥力的合力达到最大，因此可获得最大的磁性恢复力。
因此，在约22.5°时，可传递的扭矩达到最大值。
当负载扭矩继续增加时，磁性耦合将无法维持，输入侧与输出侧的同步关系被破坏，从而发生失步（打滑）。
滞后运动的注意事项
在实际运行过程中，相位差会随着负载扭矩的变化而不断变化。 因此，磁力齿轮在运行时，输入侧与输出侧之间始终可能存在一定的相位差。 对于要求高精度定位或严格同步精度的应用，需要充分考虑滞后运动所带来的影响。
总结
- 滞后运动是指输入侧与输出侧之间产生的相位差（旋转位置的偏移）。
- 磁力齿轮正是利用这种相位差所产生的磁性恢复力来传递扭矩。
- 负载扭矩越大，相位差以及与之对应的磁性恢复力也越大。
- 在本次采用的简化8极模型中，当相位差约为22.5°时，磁力齿轮达到其最大可传递扭矩。
- 超过最大可传递扭矩后，将发生失步（打滑）。
- 对于高精度定位应用，需要充分考虑滞后运动的影响。
- 滞后运动不同于普通机械齿轮中的齿隙，它是磁力齿轮实现扭矩传递所必需的一种固有现象。

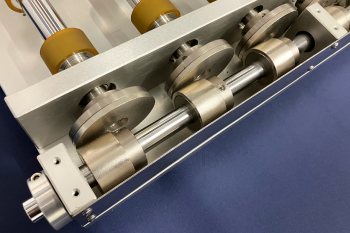

磁力齿轮的应用
磁力齿轮的典型应用包括:

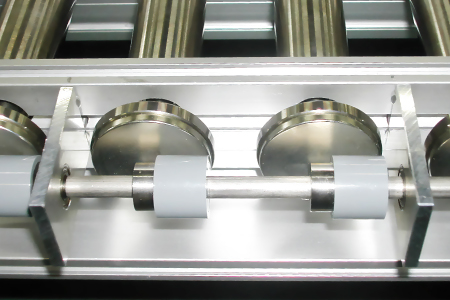

半导体制造设备
用于半导体制造设备的磁力齿轮通过非接触方式传递动力，因此不会产生磨损颗粒，也不需要润滑油，非常适合洁净室环境。此外，由于不存在磨损，使用寿命更长，维护需求也更低。其低振动、低噪音的特性还有助于设备稳定运行。这些特点使其在洁净性和可维护性方面具有显著优势。

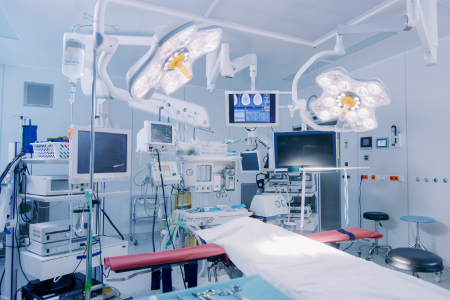

医疗器械
磁力齿轮在医疗器械中具有重要优势，其非接触式驱动方式提升了卫生性和安全性。由于不存在物理磨损，可有效降低手术设备和诊断系统中因磨损颗粒或润滑剂造成的污染风险。此外，其低噪音运行有助于缓解患者的心理压力，而在过载时具备的打滑机制能够抑制设备损伤，从而实现更加稳定可靠的运行。

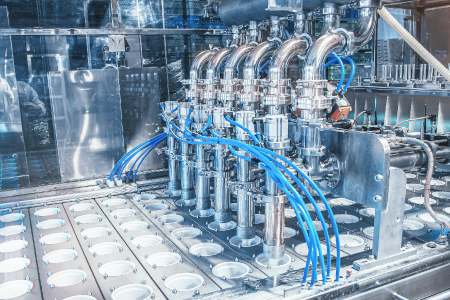

食品加工机械

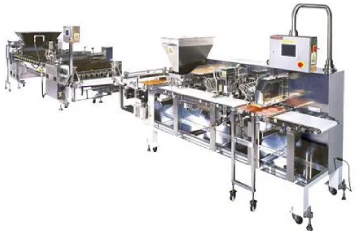

磁力齿轮在食品加工机械中的优势可归纳为以下三点。 第一，由于采用非接触式传递扭矩，不会产生磨损颗粒，也不需要润滑油或润滑脂，从而有助于降低食品异物污染的风险。 第二，其结构部件之间存在间隙，具有优异的清洁性，便于维持卫生状态。 第三，在发生过载时会产生打滑，有助于抑制机械损伤风险，从而降低维护工作量与成本。
此外，由于磁力齿轮能够实现非接触式动力传递，不产生磨损颗粒且无需润滑，因此广泛应用于对洁净性、密封性、低噪音与低振动、可维护性以及安全性有较高要求的机械设备中。
