洁净、静音、安全的运动 — 由非接触技术驱动
全系列磁力产品目录（PDF）
SmoothSlip磁力联轴器产品目录（PDF）

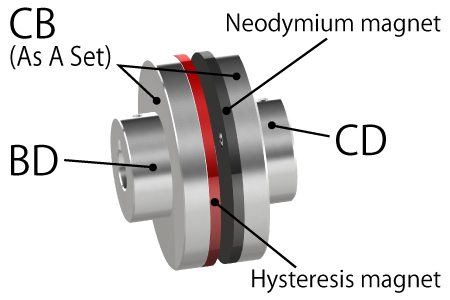

SmoothSlip磁力联轴器在传递扭矩低于允许值时，可作为普通联轴器正常工作。 当扭矩超过允许值时，它会开始打滑，并作为扭矩限制器发挥作用。 由于采用了特殊设计的磁性材料，因此在打滑过程中不会出现顿挫或抖动现象，而是能够实现平稳、连续的滑移。
磁铁材料 : 钕磁铁、磁滞磁铁
磁铁表面处理 : 电解Ni镀层
DE侧轭铁 : SC材料 + 无电解Ni镀层
CE侧轭铁 : SUS300系列不锈钢
按订单生产品

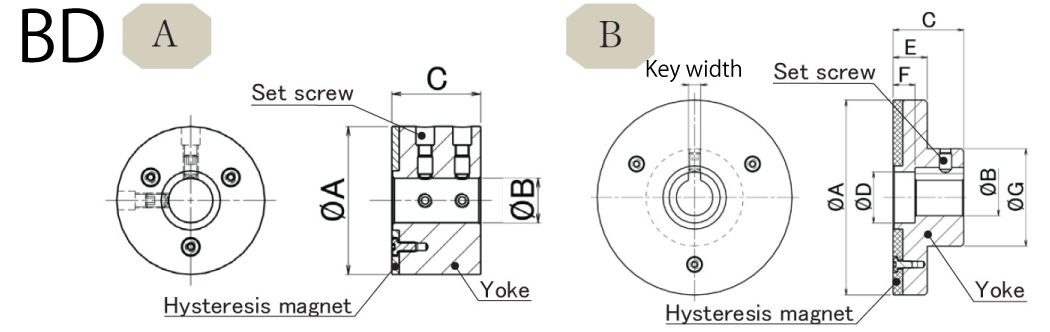

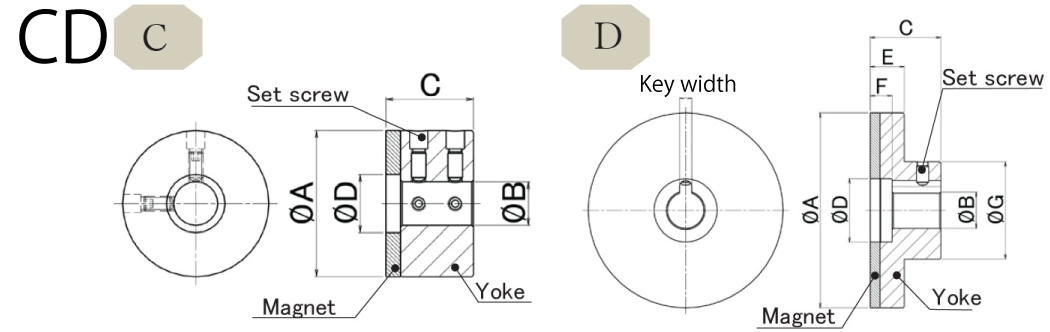

| 型号（成套） | 型号（单品） | 参考图 | 尺寸 | 最大传递扭矩（N·m）与气隙 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | F | G | 键槽宽度 (尺寸) |
键槽宽度 (公差) |
螺孔尺寸 | 1 mm | 2 mm | 3 mm | |||
| DC40 | CE40 | A | 40 | 12 | +0.027 0 |
24 | 12 | - | - | - | - | - | M4 | 0.118 | 0.098 | 0.049 |
| DE40-08 | C | 40 | 12 | 24 | 16 | - | - | - | - | - | M4 | |||||
| DC60 | CE60 | B | 60 | 15 | 29 | 21 | 14 | 9 | 40 | 5 | +0.1 0 |
M5 | 0.618 | 0.392 | 0.226 | |
| DE60-08 | D | 60 | 15 | 29 | 26 | 14 | 9 | 40 | 5 | M5 | ||||||
| DC80 | CE80 | B | 80 | 15 | 29 | 21 | 14 | 9 | 40 | 5 | M5 | 1.363 | 1.157 | 0.814 | ||
| DE80-08 | D | 80 | 15 | 29 | 26 | 14 | 9 | 40 | 5 | M5 | ||||||
| DC100 | CE100 | B | 95 | 25 | +0.033 0 |
39 | 42 | 18 | 15 | 60 | 8 | +0.2 0 |
M6 | 2.53 | 1.893 | 1.275 |
| DE100-12 | D | 100 | 25 | 39 | 42 | 18 | 15 | 60 | 8 | M6 | ||||||
上述产品数据为常温环境下的数值。
