- 非接触式磁力齿条与小齿轮
以非接触方式将旋转运动转换为直线运动
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 无需润滑运行
- 隔层传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁力打滑有助于提升安全性

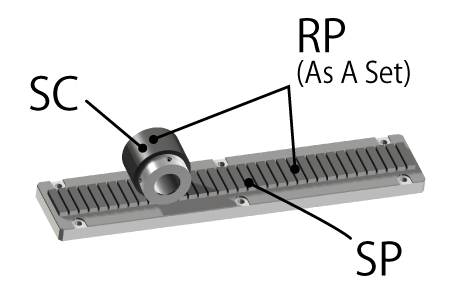

齿条与小齿轮（Rack and Pinion）是一种传统齿轮机构，由称为“小齿轮（Pinion）”的圆柱齿轮与称为“齿条（Rack）”的条状齿轮组合而成，可将旋转运动转换为直线运动。 磁力齿条与小齿轮（Magnetic Rack and Pinion）则是其磁力版本，通过永久磁铁实现非接触式动力传递。由于传动过程中不存在机械接触，因此可有效抑制颗粒物产生和噪音，并且无需润滑。
磁体材料：钕磁铁
表面处理：
磁体 - 电解Ni镀层
轭铁 - 无电解Ni镀层（SC材料）
按订单生产品
| 型号 （成套） |
型号 （单品） |

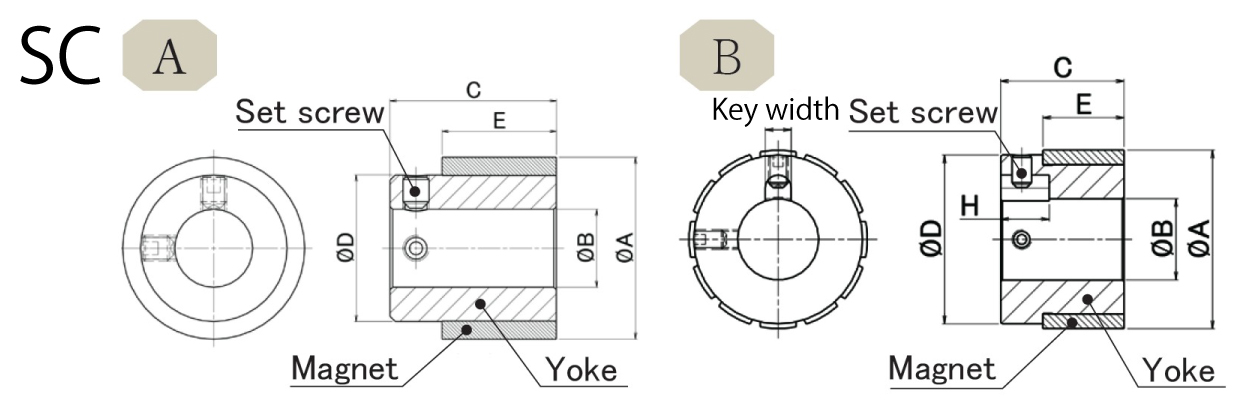

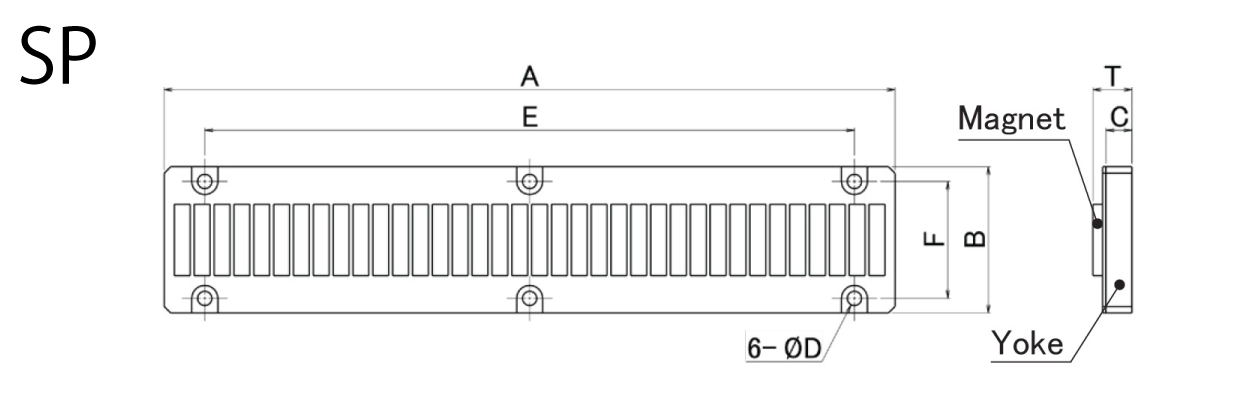

参考图 | 尺寸 | 气隙 | 0.5mm | 1 mm | 2 mm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | F | H | T | 键槽宽度 (尺寸) |
键槽宽度 (公差) |
螺孔尺寸 | |||||||
| SQ2626-18 | TD26-18 | A | 26 | 12 | +0.027 0 |
25 | 20.2 | 14 | - | - | - | - | - | M4 | 最大传递扭矩 (N·m) |
0.366 | 0.256 | 0.125 |
| TQ26-36 | - | 170 | 30 | - | 8 | 3.3 | 150 | 24 | - | 12 | - | - | - | 推力 (N) | 28.43 | 19.71 | 9.71 | |
| SQ3535-18 | TD35-18 | A | 35 | 15 | +0.027 0 |
32 | 29.3 | 22 | - | - | - | - | - | M5 | 最大传递扭矩 (N·m) |
1.255 | 0.968 | 0.572 |
| TQ35-36 | - | 225 | 45 | - | 8 | 4.4 | 200 | 36 | - | 12 | - | - | - | 推力 (N) | 71.97 | 55.49 | 32.56 | |
| SQ5555-12 | TD55-12 | B | 55 | 25 | +0.033 0 |
38 | 52 | 25 | - | 15 | - | 8 | +0.2 0 |
M6 | 最大传递扭矩 (N·m) |
4.365 | 3.875 | 3.047 |
| TQ55-24 | - | 360 | 50 | - | 12 | 4.4 | 300 | 38 | - | 16 | - | - | - | 推力 (N) | 157.79 | 140.1 | 110.5 | |
上述产品数据为常温环境下的数值。
