一种降低成本的非接触式磁力交错轴斜齿轮
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 无需润滑运行
- 隔层传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁力打滑有助于提升安全性

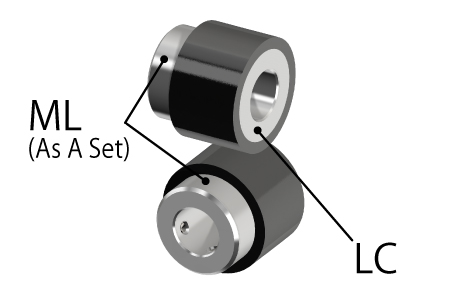

粘结式磁力交错轴斜齿轮是一种将传统用于非平行、不相交两轴间传递动力的交错轴斜齿轮，通过永久磁铁的磁力实现非接触化的产品。传统的交错轴斜齿轮通过斜齿轮之间的滑动接触来传递动力，而粘结式磁力交错轴斜齿轮则是通过磁性相互作用来传递扭矩。 由于齿面之间互不接触，因此无需润滑，实现了低噪音和低振动。此外，由于不会产生因齿面磨损而导致的粉尘，也非常适用于对洁净度有要求的环境。 该产品与本站另一页面介绍的“磁力交错轴斜齿轮”的主要区别在于所使用的磁体材料。磁力交错轴斜齿轮采用烧结钕磁铁，而粘结式磁力交错轴斜齿轮使用的是将钕磁粉与树脂混合并粘结而成的粘结钕磁铁。得益于此，虽然与使用烧结钕磁铁的产品相比最大传递扭矩有所下降，但能够抑制生产成本，从而实现了更易于导入的价格区间。 本页面刊载的产品均为由一对圆柱形转子组成的、速比为1:1的标准产品。
磁体材料：钕粘结磁体
表面处理：
磁体 - 环氧涂层
轭铁 - 无表面处理 / A5060
标准库存品

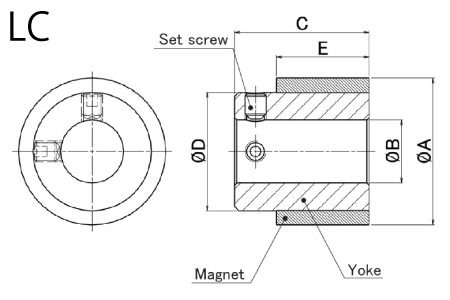

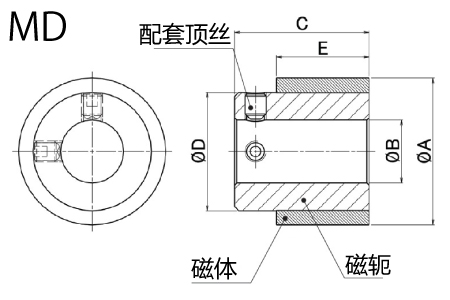

| 型号（成套） | 型号（单品） | 尺寸 | 单品重量（g） | 最大传递扭矩（N·m）与气隙 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B(尺寸) | B(公差) | C | D | E | 螺孔尺寸 | 0.5 mm | 1 mm | 2 mm | |||
| NM1616-08 | MD16-08 | 16 | 8 | +0.05 0 |
19.5 | 15 | 12 | M3 | 15 | 0.02 | 0.015 | 0.008 |
| NM2626-08 | MD26-08 | 26 | 12 | 25 | 24 | 14 | M4 | 40 | 0.098 | 0.08 | 0.053 | |
| NM3535-12 | MD35-12 | 35 | 15 | 32 | 32 | 22 | M5 | 100 | 0.24 | 0.191 | 0.121 | |
上述产品数据为常温环境下的数值。
