- 非接触式圆柱型磁力变速齿轮
洁净、静音、安全的运动 — 由非接触技术驱动
全系列磁力产品目录（PDF）
圆柱型磁力变速齿轮产品目录（PDF）

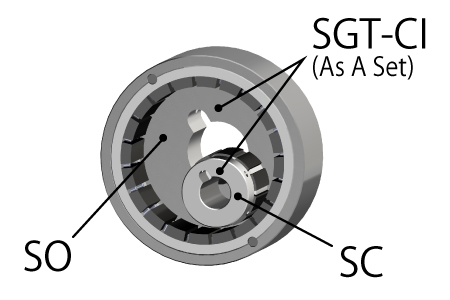

在需要变速功能的应用中，圆柱型磁力变速齿轮是一种非常实用的选择，其采用圆柱结构设计。 除了圆柱型磁力变速齿轮之外，我们还提供采用盘式结构的盘式磁力变速齿轮，以满足不同应用需求。
磁体 : 钕磁铁 + 电解Ni镀层
轭铁 : SC材料 + 无电解Ni镀层
TD与TP的圆柱类型 / 按订单生产品

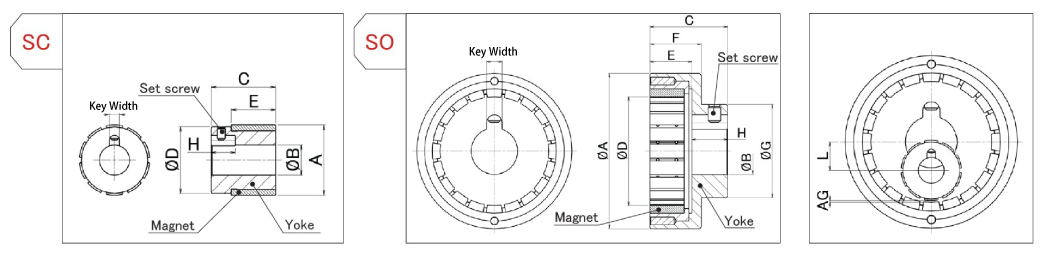

| 型号（成套） | 型号（单品） | 尺寸 | 最大传递扭矩（N·m）与气隙 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | F | G | H | 键槽宽度 (尺寸) |
键槽宽度 (公差) |
螺孔尺寸 | L | 0.5 mm | 1 mm | 2 mm | ||
| THU-DJ35 | TD35-10 | 35 | 15 | +0.027 0 |
32 | 33 | 22 | - | - | 12 | 5 | +0.1 0 |
M4 | 17.5-AG | 2.589 | 2.197 | 1.579 |
| TP100-20 | 100 | 30 | +0.033 0 |
50 | 70 | 27 | 33 | 60 | 23 | 10 | +0.2 0 |
M8 | 5.188 | 4.393 | 3.158 | ||
| THU-DJ55 | TD55-12 | 55 | 25 | +0.033 0 |
38 | 52 | 25 | - | - | 15 | 8 | +0.2 0 |
M6 | 27.5-AG | 6.383 | 5.54 | 4.423 |
| TP140-24 | 140 | 40 | +0.039 0 |
57 | 110 | 30 | 37 | 80 | 27 | 12 | M10 | 12.726 | 11.032 | 8.787 | |||
L 为扣除气隙（AG）后的数值。
上述产品数据为常温环境下的数值。
