- 非接触式磁性螺旋齿轮
用于交错轴的磁性齿轮
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 无需润滑运行
- 隔壁传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁性打滑有助于提升安全性
< 钕磁铁 >

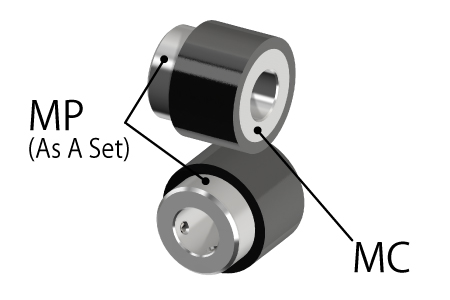

圆柱与圆柱的组合
磁体：电解Ni镀层
轭铁：无电解Ni镀层（SC材料）
该产品目前库存非常有限。有关数量及交期，请另行咨询。
标准库存品

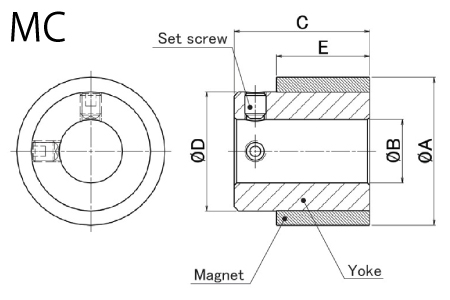

| 型号（套装） | 型号（单品） | 尺寸 | 单品重量（g） | 最大传递扭矩（kgf·cm）与气隙 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B(尺寸) | B(公差) | C | D | E | G | 螺孔尺寸 | 0.5 mm | 1 mm | 2 mm | |||
| MP2222-08 | MC22B-08 | 22 | 10 | +0.022 0 |
25 | 17.2 | 17.5 | - | M4 | 50 | 1.75 | 1.38 | 0.86 |
| MP2626-08 | MC26-08 | 26 | 12 | +0.027 0 |
25 | 20.2 | 14 | - | M4 | 65 | 2.08 | 1.70 | 1.11 |
| MP3535-08 | MC35-08 | 35 | 15 | 32 | 29.3 | 22 | - | M5 | 170 | 5.87 | 5.05 | 3.73 | |
| MP3535-12 | MC35-12 | 35 | 15 | 32 | 28.2 | 22 | - | M5 | 170 | 5.17 | 4.11 | 2.61 | |
| MP5555-12 | MC55-12 | 55 | 25 | +0.033 0 |
38 | 46.2 | 25 | - | M8 | 485 | 18.20 | 16.80 | 12.00 |
上述产品数据为常温环境下的数值。
