具有较高增减速比设计自由度的磁力非接触变速齿轮
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 无需润滑运行
- 隔层传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁力打滑有助于提升安全性

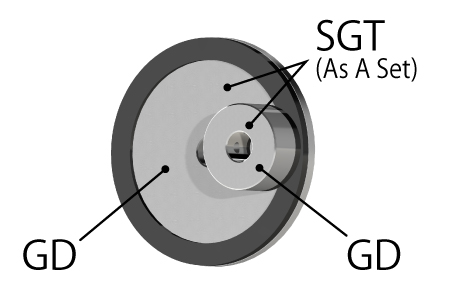

在需要变速功能的应用中，盘式磁力变速齿轮是一种非常实用的选择，其采用盘式结构设计。 除了盘式磁力变速齿轮之外，我们还提供采用圆柱结构的圆柱型磁力变速齿轮，以满足不同应用需求。
磁体材料：钕磁铁
表面处理：
磁体 - 电解Ni镀层
轭铁 - 无电解Ni镀层（SC材料）
HE盘式 / 按订单生产品

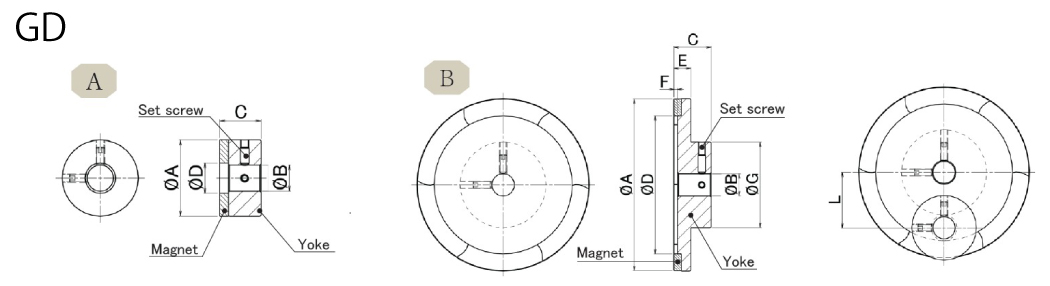

| 型号（成套） | 型号（单品） | 参考图 | 尺寸 | 最大传递扭矩（N·m）与气隙 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差 H8) |
C | D | E | F | G | L | 螺孔尺寸 | 0.5 mm | 1 mm | 2 mm | |||
| THU6-2 | HE35-20 | A | 35 | 12 | +0.027 0 |
10 | 19 | - | - | - | 12 | M4 | 0.353 | 0.226 | 0.096 |
| HE56-40 | B | 56 | 12 | 19 | 43.6 | 9 | 2 | 28 | 12 | M4 | 0.715 | 0.46 | 0.194 | ||
| THU10-4 | HE35-12 | A | 35 | 12 | 19 | 19 | - | - | - | 30 | M5 | 0.441 | 0.36 | 0.165 | |
| HE92-48 | B | 92 | 12 | 20 | 74 | 9 | 2 | 46 | 30 | M5 | 1.75 | 1.239 | 0.665 | ||
上述产品数据为常温环境下的数值。
