在齿轮中最为常见的直齿轮的磁力版本
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 无需润滑运行
- 隔层传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁力打滑有助于提升安全性

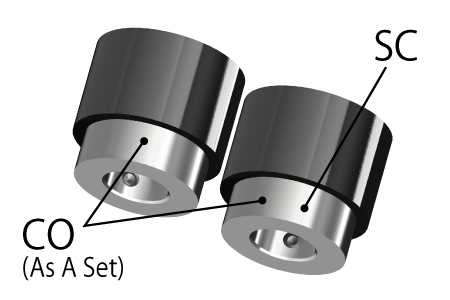

传统直齿轮是一种带有直齿、用于在两根平行轴之间传递动力的齿轮，也是应用最广泛的齿轮类型。 磁力直齿轮是直齿轮的磁力版本，通过钕铁硼永磁体产生的磁力而非齿面接触来传递动力。 与传统直齿轮一样，它适用于各种采用平行轴结构的应用场合。
磁体材料：钕磁铁
表面处理：
磁体 - 电解Ni镀层
轭铁 - 无电解Ni镀层（SC材料）
标准库存品

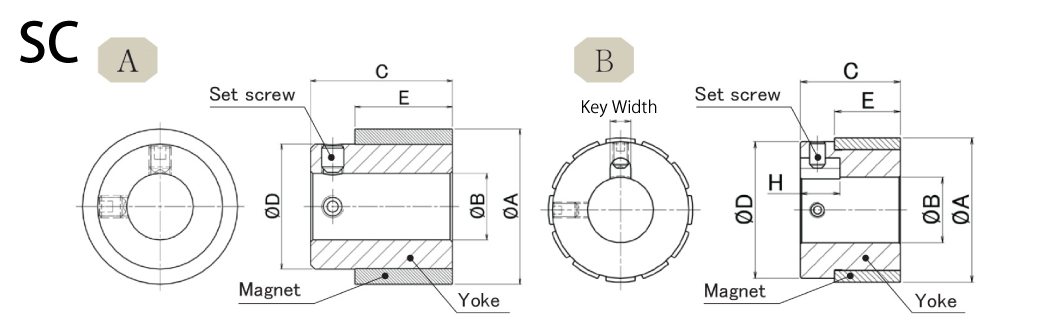

| 型号（成套） | 型号（单品） | 参考图 | 尺寸 | 单品重量（g） | 最大传递扭矩（N·m）与气隙 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | 键槽宽度 (尺寸) |
键槽宽度 (公差) |
螺孔尺寸 | 0.5 mm | 1 mm | 2 mm | ||||
| DP2626-08 | TD26-08 | A | 26 | 12 | +0.027 0 |
25 | 20.2 | 14 | - | - | M4 | 65 | 0.36 | 0.31 | 0.23 |
| DP2626-18 | TD26-18 | A | 26 | 12 | 25 | 20.2 | 14 | - | - | M4 | 65 | 0.174 | 0.121 | 0.066 | |
| DP3535-18 | TD35-18 | A | 35 | 15 | +0.033 0 |
32 | 29.3 | 22 | - | - | M5 | 170 | 0.773 | 0.598 | 0.369 |
按订单生产品
| 型号（成套） | 型号（单品） | 参考图 | 尺寸 | 最大传递扭矩（N·m）与气隙 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | H | 键槽宽度 (尺寸) |
键槽宽度 (公差) |
螺孔尺寸 | 0.5 mm | 1 mm | 2 mm | |||
| DP5555-12 | TD55-12 | B | 55 | 25 | +0.033 0 |
38 | 52 | 25 | 15 | 8 | +0.2 0 |
M6 | 2.524 | 2.249 | 1.785 |
上述产品数据为常温环境下的数值。
