一种用于在相互垂直的轴之间传递动力的锥齿轮式磁力齿轮
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 无需润滑运行
- 隔层传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁力打滑有助于提升安全性

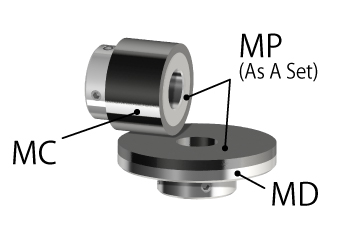

磁力锥齿轮是一种利用永磁体磁力实现非接触式动力传递的产品。它将传统用于两根相互垂直轴之间传递动力的圆锥形锥齿轮，通过磁力耦合实现无接触传动。 由于齿面之间不发生接触，因此无需润滑，同时可实现低噪音、低振动运行，并且不会产生因齿面磨损而造成的颗粒物。因此，非常适用于对洁净度要求较高的应用场合。 本页面所介绍的产品均为由圆柱形转子和盘形转子组合而成的速比1:1型号。 此外，我们还可根据客户的应用需求和性能要求，提供速比非1:1的定制化磁力锥齿轮产品。
磁体材料：钕磁铁
表面处理：
磁体 - 电解Ni镀层
轭铁 - 无电解Ni镀层（SC材料）
该产品目前库存非常有限。有关数量及交期，请另行咨询。
标准库存品

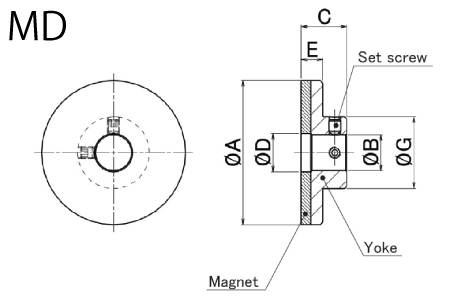

| 型号（成套） | 型号（单品） | 尺寸 | 单品重量（g） | 最大传递扭矩（N·m）与气隙 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B(尺寸) | B(公差) | C | D | E | G | 螺孔尺寸 | 0.5 mm | 1 mm | 2 mm | |||
| NQ2247-08 | ND22C-08 | 22 | 10 | +0.022 0 |
25 | 17.2 | 17.5 | - | M4 | 50 | 0.308 | 0.252 | 0.162 |
| NE47-08 | 47 | 10 | 19 | 12 | 9 | 24 | M4 | 150 | |||||
| NQ3560-12 | ND35-12 | 35 | 15 | +0.027 0 |
32 | 28.2 | 22 | - | M5 | 170 | 0.746 | 0.611 | 0.39 |
| NE60-12 | 60 | 15 | 19 | 16 | 9 | 30 | M5 | 220 | |||||
按订单生产品
| 型号（成套） | 型号（单品） | 尺寸 | 单品重量（g） | 最大传递扭矩（N·m）与气隙 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B(尺寸) | B(公差) | C | D | E | G | 螺孔尺寸 | 0.5 mm | 1 mm | 2 mm | |||
| NQ5580-12 | ND55-12 | 55 | 25 | +0.033 0 |
38 | 46.2 | 25 | - | M8 | 485 | 2.609 | 2.226 | 1.618 |
| NE80-12 | 80 | 25 | 29 | 30 | 11 | 45 | M8 | 560 | |||||
上述产品数据为常温环境下的数值。
