适用于水中或酸性环境的磁力联轴器
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 隔层传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁力打滑有助于提升安全性
密封磁力联轴器是一种采用钕铁硼永磁体的磁力联轴器，专门设计用于通过隔离壁（Barrier）实现非接触式扭矩传递。由于无需轴贯穿结构和动态密封件，因此可有效降低液体或气体泄漏的风险，实现高密封性的动力传递系统。 磁力联轴器本体被保护罩完全包覆。采用树脂（PVC）保护罩的型号适用于酸性环境，而采用不锈钢（SUS）保护罩的型号则可用于水下环境。用户可根据具体的使用环境和应用需求选择最合适的规格。 本页面所介绍的产品均为已完成设计的按订单生产产品。此外，我们还可根据客户的应用需求和性能要求，提供定制化产品方案。欢迎随时与我们联系洽询。
磁体材料：钕磁铁

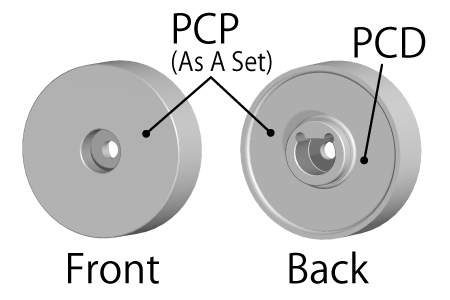

适用于酸性环境的带树脂外罩的联轴器。

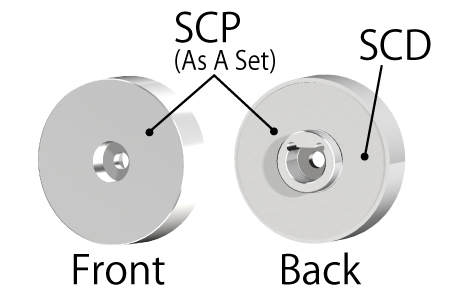

适用于水中使用的带不锈钢外罩的联轴器。
带不锈钢外罩的TDQ / 按订单生产品

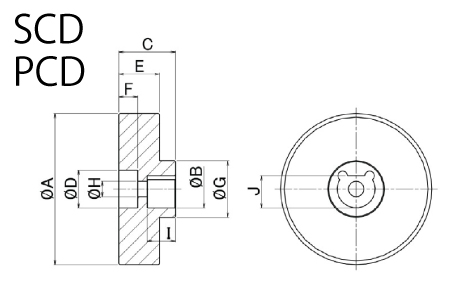

| 型号（成套） | 型号（单品） | 尺寸 | 最大传递扭矩（N·m）与气隙 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | F | G | H | I | J (尺寸) |
J (公差) |
5 mm | 10 mm | ||
| TDQ6060-08 | TDE60-08 | 60 | 15 | +0.05 0 |
25 | 16 | 16.6 | 10 | 22 | 8.2 | 10 | 13 | +0.1 +0.02 |
2.059 | 0.716 |
| TDQ7070-08 | TDE70-08 | 70 | 20 | 25 | 20 | 16.6 | 10 | 30 | 8.2 | 10 | 17 | 3.707 | 1.52 | ||
| TDQ8080-08 | TDE80-08 | 80 | 20 | 30 | 20 | 21.5 | 10 | 30 | 8.2 | 15 | 17 | 6.238 | 2.863 | ||
| TDQ100100-08 | TDE100-08 | 100 | 20 | 30 | 20 | 21.5 | 10 | 30 | 8.2 | 15 | 17 | 12.384 | 6.404 | ||
| TDQ120120-10 | TDE120-10 | 120 | 25 | 42 | 25 | 22 | 15 | 38 | 11 | 20 | 21 | 21.153 | 11.082 | ||
| TDQ150150-12 | TDE150-12 | 150 | 35 | 50 | 25 | 22 | 15 | 55 | 11 | 28 | 30 | 47.243 | 25.917 | ||
带树脂外罩的QDQ / 按订单生产品
| 型号（成套） | 型号（单品） | 尺寸 | 最大传递扭矩（N·m）与气隙 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | F | G | H | I | J (尺寸) |
J (公差) |
5 mm | 10 mm | ||
| QDQ6060-08 | QDE60-08 | 60 | 15 | +0.05 0 |
25 | 16 | 19 | 10 | 22 | 8.2 | 10 | 13 | +0.1 +0.02 |
2.059 | 0.716 |
| QDQ7070-08 | QDE70-08 | 70 | 20 | 25 | 20 | 19 | 10 | 30 | 8.2 | 10 | 17 | 3.707 | 1.52 | ||
| QDQ8080-08 | QDE80-08 | 80 | 20 | 30 | 20 | 24 | 10 | 30 | 8.2 | 15 | 17 | 6.238 | 2.863 | ||
上述产品数据为常温环境下的数值。
