将旋转运动转换为直线运动
洁净、静音、安全的运动 — 由非接触技术驱动
- 不会因齿面磨损而产生颗粒物
- 隔层传动可实现无密封结构
- 非接触动力传输，实现低噪音与低振动
- 对偏角与偏心具有高容许度，装配更加容易
- 过载时的磁力打滑有助于提升安全性

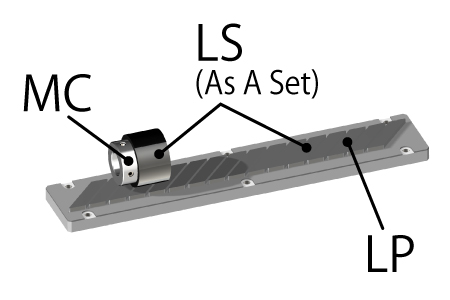

磁力直线滑台（磁力线性滑块）是一种利用磁力实现非接触驱动的直线执行器。它特别适用于对颗粒物和润滑剂敏感的洁净室环境中的输送应用。 与传统直线电机不同，它无需配线，并且系统长度几乎可以无限延伸。
磁体材料：钕磁铁
表面处理：
磁体 - 电解Ni镀层
轭铁 - 无电解Ni镀层（SC材料）
按订单生产品

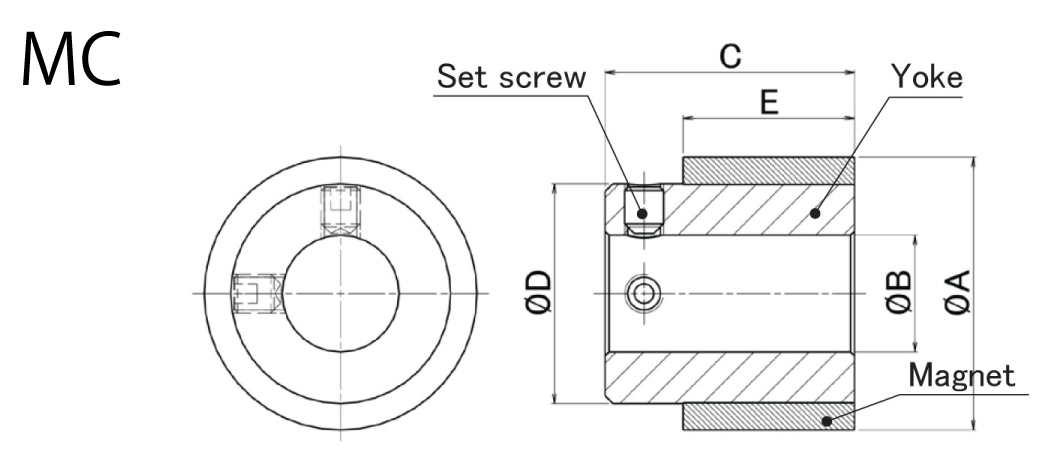

| 型号（成套） | 型号（单品） | 尺寸 | 气隙 | 0.5mm | 1 mm | 2 mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (尺寸) |
B (公差) |
C | D | E | F | T | 螺孔尺寸 | ||||||
| MT2222-08 | ND22C-08 | 22 | 10 | +0.022 0 |
25 | 17.2 | 17.5 | - | - | M4 | 最大传递扭矩 (N·m) | 0.335 | 0.262 | 0.162 |
| MQ22-16 | 160 | 30 | - | 8 | 3.3 | 140 | 24 | 12 | - | 推力 (N) | 30.59 | 24.22 | 14.81 | |
| MT2626-08 | ND26-08 | 26 | 12 | +0.027 0 |
25 | 20.2 | 14 | - | - | M4 | 最大传递扭矩 (N·m) | 0.422 | 0.345 | 0.224 |
| MQ26-16 | 195 | 45 | - | 8 | 4.4 | 175 | 36 | 12 | - | 推力 (N) | 33.14 | 26.97 | 17.65 | |
| MT3535-08 | ND35-08 | 35 | 15 | +0.027 0 |
32 | 29.3 | 22 | - | - | M5 | 最大传递扭矩 (N·m) | 1.086 | 0.931 | 0.694 |
| MQ35-16 | 250 | 45 | - | 8 | 4.4 | 220 | 36 | 12 | - | 推力 (N) | 62.26 | 53.14 | 39.42 | |
| MT3535-12 | ND35-12 | 35 | 15 | +0.027 0 |
32 | 28.2 | 22 | - | - | M5 | 最大传递扭矩 (N·m) | 1.052 | 0.84 | 0.526 |
| MQ35-24 | 250 | 45 | - | 8 | 4.4 | 220 | 36 | 12 | - | 推力 (N) | 60.2 | 47.84 | 30 | |
| MT5555-12 | ND55-12 | 55 | 25 | +0.033 0 |
38 | 46.2 | 25 | - | - | M8 | 最大传递扭矩 (N·m) | 3.44 | 2.99 | 2.222 |
| MQ55-24 | 390 | 60 | - | 12 | 4.4 | 320 | 50 | 16 | - | 推力 (N) | 120 | 106.38 | 77.16 | |
上述产品数据为常温环境下的数值。
